Solidne fundamenty i wytrzymała konstrukcja to niewidzialna podstawa domowego komfortu, która zapewnia bezpieczeństwo wszystkim domownikom na długie lata. W tym artykule wyjaśnię, jak prawidłowo wykonać łączenie zbrojenia wzdłuż, przekładając zawiłe normy budowlane na konkretne zasady i sprawdzone rozwiązania, które pozwolą Ci uniknąć kosztownych błędów podczas prac. Dzięki tej praktycznej wiedzy zyskasz pewność, że każdy etap Twojej budowy czy remontu przebiegnie zgodnie ze sztuką, dając Ci pełną kontrolę nad jakością wykonania.
Łączenie zbrojenia wzdłuż polega na zapewnieniu ciągłości stalowego szkieletu, co w najprostszej metodzie „na zakład” wymaga równoległego ułożenia prętów na długości od 40 do 50-krotności ich średnicy i związania ich drutem. Jest to kluczowy proces dla trwałości betonu, ponieważ to stal przejmuje siły rozciągające, zapobiegając pękaniu elementów takich jak fundamenty, belki czy stropy.
Dlaczego prawidłowe łączenie zbrojenia wzdłuż decyduje o trwałości konstrukcji i wytrzymałości betonu?
Prawidłowe połączenie zbrojenia jest gwarancją, że każda konstrukcja zachowa swoją nośność, co bezpośrednio wpływa na bezpieczeństwo i eksploatację budynku przez dekady. Zrozumienie, że beton doskonale radzi sobie ze ściskaniem, a pręty zbrojeniowe z rozciąganiem, pozwala lepiej docenić rolę poprawnych styków, które muszą przenieść obciążenia między elementami bez ryzyka poślizgu.
Wszelkie zasady dotyczące tego procesu reguluje norma PN-EN 1992-1-1, znana jako Eurokod 2, która określa m.in. dopuszczalną liczbę prętów łączonych w jednym przekroju. Trzymanie się tych wytycznych to dla gospodarza nie tylko kwestia formalna, ale przede wszystkim sposób na uniknięcie kosztownych usterek strukturalnych.
Metody łączenia zbrojenia wzdłuż oraz zasady montażu zbrojenia na zakład

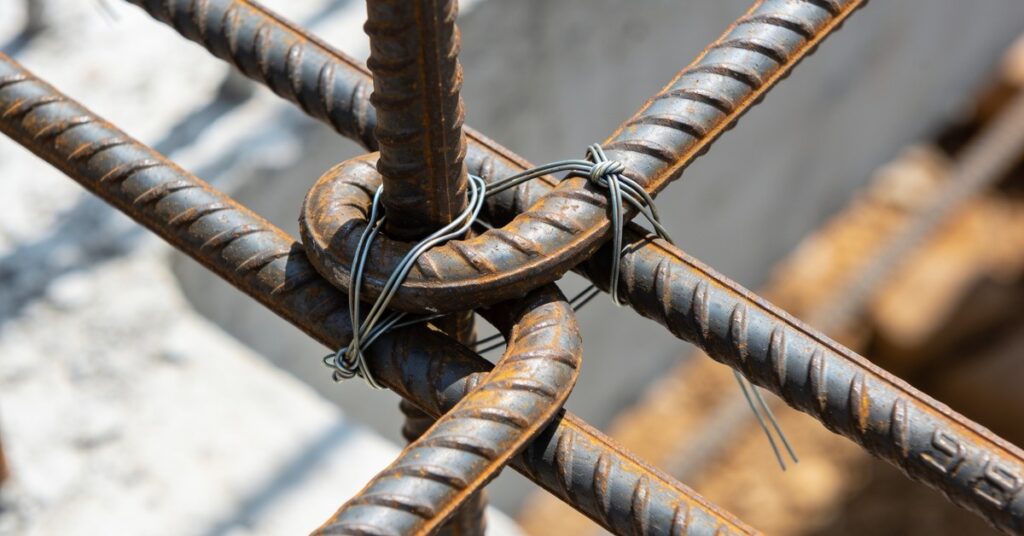

Łączenie na zakład to najczęściej wybierana przez majsterkowiczów metoda, polegająca na nakładaniu na siebie końców prętów i ich stabilnym związaniu drutem wiązałkowym. Wymaga ona precyzyjnego obliczenia długości, na jakiej odpowiednich prętów zbrojeniowych muszą na siebie nachodzić, aby siła została poprawnie przeniesiona wewnątrz elementu.
Zasady obliczania długości zakładu dla prętów
Długość zakładu (l0) zależy bezpośrednio od średnicy pręta (ϕ). Poniższa tabela pomoże Ci ustalić, ile stali musisz nałożyć, by konstrukcja była bezpieczna:
| Średnica pręta (ϕ) | Minimalny zakład (rozciąganie) |
|---|---|
| 10 mm | 40 cm |
| 12 mm | 48-50 cm |
| Powyżej 12 mm | 50-60 cm |
Rozmieszczenie i liczba utworów w przekroju poprzecznym
Przy łączeniu równoległym należy zachować odpowiednie odstępy: maksymalny odstęp między prętami to 4ϕ lub 50 mm, natomiast minimalny powinien wynosić 2ϕ lub 20 mm. Co więcej, w jednym przekroju nie powinno się łączyć więcej niż 50% prętów, a w strefach o szczególnie dużym obciążeniu limit ten spada nawet do 33%, przy zachowaniu przesunięcia styków o co najmniej 0,3 długości zakładu.
Nowoczesne metody łączenia zbrojenia wzdłuż za pomocą złączy mechanicznych
Łączniki mechaniczne, takie jak systemy BarTEC, MODIX® czy LENTON ERICO, to profesjonalne rozwiązanie pozwalające na łączenie 100% prętów w jednym przekroju. Te systemy to dla mnie zbawienie, gdy budżet na to pozwala – oszczędność miejsca i czasu na placu budowy jest nie do przecenienia.
Wybierając to rozwiązanie, należy zawsze upewnić się, że dany łącznik posiada dokumentację ETA zgodną z Eurokodem 2. W przypadku montażu łączników śrubowych kluczowe jest wkręcanie śrub aż do momentu zerwania główek – to Twój jedyny pewny wskaźnik, że połączenie jest gotowe.
Najczęstsze błędy przy projektowaniu zbrojenia i montażu budowlanym
Największym błędem podczas prac jest bagatelizowanie wytycznych dotyczących długości zakładu oraz warunków otoczenia. Też masz czasem wrażenie, że „jakoś to będzie”? Przy zbrojeniu lepiej odpuść sobie takie podejście, bo poprawki w zalanym betonie to nie jest zabawa, którą chciałbyś powtarzać.
Ważne: Spawanie zbrojenia jest niedozwolone w czasie deszczu lub bezpośrednio po nim. Do spawania można używać wyłącznie stali z oznaczeniem literą B lub S, przy czym sam proces wymaga opracowania technologii spawania i kwalifikacji spawacza zgodnych z normą PN-EN ISO 17660-1.
Aby uniknąć kłopotów, trzymaj się tych trzech żelaznych zasad:
- Zawsze sprawdzaj oznaczenia stali na etykiecie – tylko stal z oznaczeniem B lub S nadaje się do spawania.
- Pamiętaj o zagęszczeniu strzemion w słupach w strefie zakładu – to klucz do sztywności konstrukcji.
- Dokładnie wiąż drutem każdy z prętów w belce, aby uniknąć przemieszczeń przed zalaniem betonem.
Pamiętaj: jeśli nie masz pewności, czy Twoje zbrojenie jest wykonane zgodnie z projektem, nie bój się zapytać konstruktora. Zawsze przestrzegaj obliczonej długości zakładu, ponieważ to właśnie ten drobny szczegół gwarantuje, że Twoja konstrukcja pozostanie bezpieczna i niezawodna przez długie lata.
Najczęstsze pytania (FAQ)
Czy można łączyć wszystkie pręty w jednym przekroju na zakład?
Nie, ze względów bezpieczeństwa w jednym przekroju poprzecznym można łączyć zazwyczaj maksymalnie 50% prętów rozciąganych. Pozwala to na zachowanie ciągłości konstrukcji i równomierne rozłożenie naprężeń w elemencie żelbetowym.
Dlaczego należy zagęszczać strzemiona w strefie zakładu?
Zagęszczenie strzemion jest wymagane, ponieważ w strefie zakładu występują zwiększone siły rozrywające beton wokół prętów. Dodatkowe zbrojenie poprzeczne przejmuje te naprężenia, zapobiegając przedwczesnemu pękaniu otuliny betonowej.
Czy spawanie zbrojenia jest lepsze od wiązania drutem?
Spawanie jest technologicznie bardziej wymagające i wymaga specjalistycznych kwalifikacji oraz odpowiedniego rodzaju stali, podczas gdy wiązanie drutem jest metodą szybką i wystarczającą dla większości prac domowych. Wybór metody zależy od projektu konstrukcyjnego i wymogów nośności danego elementu.
Jak sprawdzić, czy złącze mechaniczne zostało poprawnie zamontowane?
W przypadku łączników śrubowych poprawność montażu weryfikuje się poprzez zerwanie główek śrub po osiągnięciu wymaganego momentu dokręcenia. Jeśli główki nie zostały zerwane, oznacza to, że połączenie nie uzyskało wymaganej siły docisku i może być niestabilne.
